اتصال الکتروموتور سه فاز به برق تک فاز یکی از موضوعات مهم در حوزه الکتروتکنیک و مهندسی برق است که بسیاری از کاربران صنعتی و خانگی با آن مواجه میشوند. در شرایطی که دسترسی به برق سه فاز وجود ندارد، اما نیاز به استفاده از یک موتور قدرتمند حس میشود، روشهای مختلفی برای اتصال الکتروموتور سه فاز به برق تک فاز مطرح میشود.
استفاده از یک موتور سه فاز روی برق تک فاز نیازمند درک کامل اصول کاری موتورهای القایی، رفتار میدان دوار، خازنها، جریان راهاندازی و محدودیتهای توان است. در این مقاله تلاش شده علاوه بر توضیح فنی، مثالهای کاربردی نیز ارائه شود. این مقاله با هدف پوشش کامل موضوع اتصال الکتروموتور سه فاز به برق تک فاز تدوین شده و تمام روشها، نکات ایمنی و عیبیابی را شامل میشود.
چرا برخی کاربران به اتصال الکتروموتور سه فاز به برق تک فاز نیاز دارند؟
اتصال الکتروموتور سه فاز به برق تک فاز به دلایل مختلفی انجام میشود:
- عدم دسترسی به شبکه سه فاز در ساختمانهای مسکونی
- نیاز به استفاده از موتورهای سه فاز موجود به جای خرید موتور تک فاز
- صرفهجویی اقتصادی
- استفاده از الکتروموتورهای قدرتمندتر نسبت به موتورهای تک فاز
- راهاندازی دستگاههایی مانند بالابر، پمپ آب، کمپرسور و اره صنعتی
در بسیاری از کارگاهها، موتور موجود سه فاز است و برق تک فاز تنها گزینه در دسترس. در این حالت، اتصال الکتروموتور سه فاز به برق تک فاز بهترین راهکار عملی است.
اصول کاری موتور و لزوم ایجاد میدان دوار
اینکه چرا اتصال الکتروموتور سه فاز به برق تک فاز نیاز به خازن، درایو یا مدارهای کمکی دارد، به دلیل ماهیت اصلی موتورهای سه فاز است.
میدان دوار طبیعی
در حالت عادی، موتور سه فاز با سه جریان متفاوت که ۱۲۰ درجه اختلاف فاز دارند، یک میدان مغناطیسی چرخان ایجاد میکند. این میدان دوار باعث میشود روتور به حرکت بیفتد.
مشکل برق تک فاز
در حالت تک فاز، ما تنها یک فاز داریم و نمیتوانیم به صورت طبیعی میدان دوار ایجاد کنیم. بنابراین برای اتصال الکتروموتور سه فاز به برق تک فاز باید میدان دوار مصنوعی ایجاد شود.
روشهای مختلف برای اتصال الکتروموتور سه فاز به برق تک فاز
به طور کلی چهار روش کاربردی وجود دارد:
۱. استفاده از خازن (رایجترین و اقتصادیترین)
در این روش با قرار دادن یک خازن استارت یا خازن دائم، اختلاف فاز مصنوعی ایجاد میشود. مهمترین مزیت این روش، سادگی اجرای آن است. اما باید توجه داشت که توان خروجی موتور کاهش مییابد و در بسیاری از موارد به حدود ۶۵–۷۰٪ توان نامی خواهد رسید.
این روش برای مصارف سبک بهترین انتخاب برای اتصال الکتروموتور سه فاز به برق تک فاز است.
۲. استفاده از درایو یا اینورتر تک فاز به سه فاز
درایوهای ورودی تک فاز، خروجی سه فاز واقعی تولید میکنند.
مزایا:
- توان کامل موتور بدون افت
- کنترل سرعت و گشتاور
- حفاظت کامل
معایب:
- قیمت بالاتر نسبت به روش خازنی
اگر موتور نیاز به گشتاور زیاد داشته باشد، اینورتر بهترین روش برای اتصال الکتروموتور سه فاز به برق تک فاز است.
۳. استفاده از فاز ساز (فاز مبدلهای روتاری یا الکترونیکی)
این دستگاهها یک فاز سوم تولید میکنند. مناسب برای کارگاهها و موتورهای بزرگ.
۴. سیمپیچی مجدد موتور
در برخی موارد سیمپیچی موتور تغییر داده میشود تا برای برق تک فاز سازگار شود.
این روش پرهزینه است و فقط زمانی انجام میشود که هیچ گزینه دیگری وجود نداشته باشد.
اتصال الکتروموتور سه فاز به برق تک فاز با استفاده از خازن
نحوه انتخاب خازن
برای یک موتور ۳ اسب بخار، حدوداً این مقدار خازن لازم است:
- خازن دائم: ۳۰ تا ۷۰ میکروفاراد
- خازن استارت: ۱۵۰ تا ۳۰۰ میکروفاراد
نحوه اتصال
اتصال معمولاً در حالت مثلث انجام میشود. از یکی از پایهها انشعاب گرفته شده و با خازن به پایه سوم وصل میشود.
این روش سادهترین روش اتصال الکتروموتور سه فاز به برق تک فاز است.
افت توان در اتصال الکتروموتور سه فاز به برق تک فاز
یکی از مهمترین نکاتی که باید بدانید، افت توان است.
در روش خازنی توان موتور حدود ۳۰ تا ۴۰ درصد کاهش مییابد.
اگر گشتاور بالا نیاز دارید، روش خازنی انتخاب خوبی نیست.
در این شرایط پیشنهاد میشود از اینورتر استفاده کنید تا اتصال الکتروموتور سه فاز به برق تک فاز بدون افت توان انجام شود.
نکات ایمنی هنگام اتصال الکتروموتور سه فاز به برق تک فاز
موارد مهم
- استفاده از کابل مناسب
- رعایت اتصال صحیح خازن
- جلوگیری از راهاندازی با بار زیاد
- کنترل دمای موتور
- استفاده از محافظ جان و فیوز مناسب
نادیده گرفتن این نکات میتواند منجر به آسیب موتور و خطرات ایمنی شود.
عیبیابی پس از اتصال الکتروموتور سه فاز به برق تک فاز
موتور راه نمیافتد
- خازن کافی نیست
- جهت اتصال اشتباه است
موتور داغ میشود
- پایین بودن توان در اثر اتصال الکتروموتور سه فاز به برق تک فاز
- بار مکانیکی بیش از حد
دور موتور کم است
- معمولاً طبیعی است
- باید مقدار خازن بررسی شود
کاربردهای عملی اتصال الکتروموتور سه فاز به برق تک فاز
این روش در موارد زیر بسیار رایج است:
- کمپرسور باد
- پمپ آب
- بالابر کارگاهی
- دستگاه سنگبری
- دستگاههای نجاری
- نوار نقاله
- آسیابها
در هر یک از این دستگاهها، انتخاب روش صحیح اتصال الکتروموتور سه فاز به برق تک فاز اهمیت زیادی دارد.
جمعبندی
اتصال الکتروموتور سه فاز به برق تک فاز یک راهکار عملی و فراگیر است، اما انتخاب روش مناسب آن کاملاً وابسته به نوع کاربرد، توان موتور و نیاز گشتاوری است. برای مصارف عادی روش خازنی، برای کارهای سنگین اینورتر بهترین انتخاب است.
برای مطالعه بیشتر یا خرید قطعات موردنیاز میتوانید از سایت
استفاده کنید.

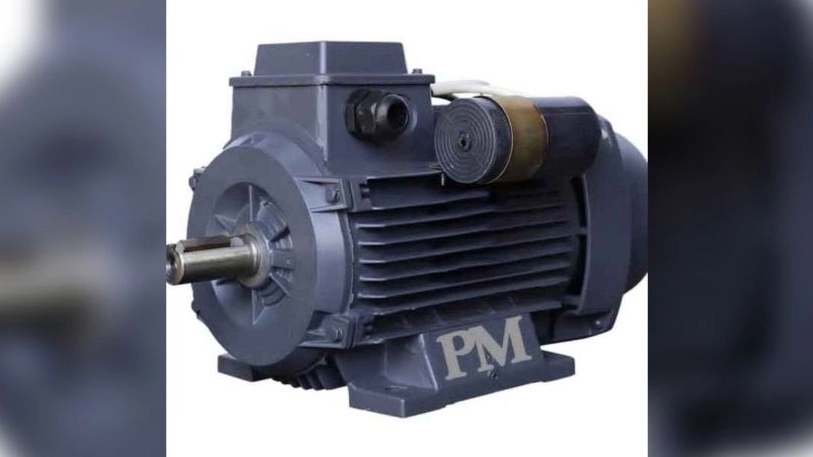

راهنمای اتصال الکتروموتور سه فاز به برق تک فاز
